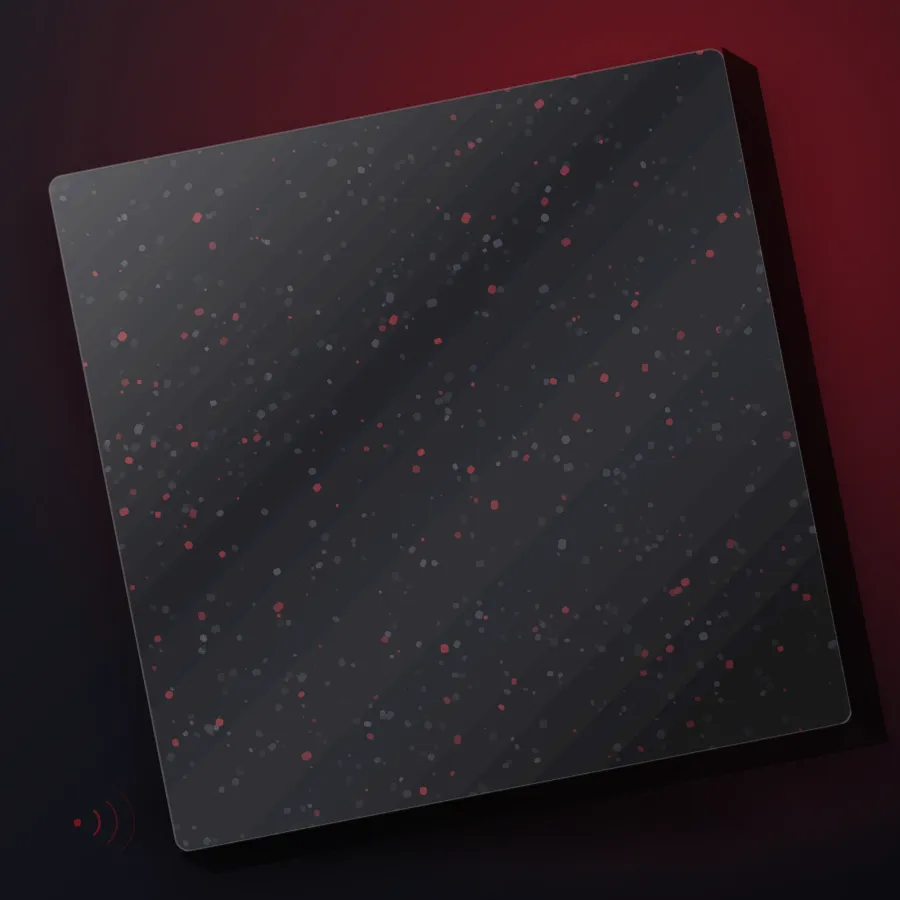

Şap altı ses yalıtım şiltesi nedir?
Şap altı ses yalıtım şiltesi, betonarme döşeme ile şap arasına serilen ve şapı yapıdan mekanik olarak ayıran elastik ara katmandır. Kapalı gözenekli polietilen köpük (XPE/EPE), elastifiye EPS veya kauçuk granül esaslı olabilir. Kalınlığı 3-10 mm arasında değişir. Yaptığı iş, yürüme ve düşen eşya gibi darbelerin döşeme betonuna doğrudan geçmesini engellemektir.
Havadan gelen ses ile darbe sesi birbirinden farklı sorunlardır ve farklı çözümleri vardır. Alt kattaki komşunun "ayak sesi duyuyorum" şikâyeti darbe sesidir; kalın duvar, membran veya alçıpan bu sorunu çözmez. Çözüm, yürüme yüzeyini yapıdan ayıran bir yay katmanıdır.
Şap altı ses yalıtım şiltesi nerelerde kullanılır?
Yürüme yüzeyi bulunan her katlı yapıda kullanılır:
- Konut ve ofis kat döşemelerinde yüzer şap altında
- Otel odalarında ve öğrenci yurtlarında
- Hastane, okul ve idari bina koridorlarında
- Zemin ısıtmalı döşemelerde boru altında
- Restoran, kafe ve mağazaların üst kat mahallerinde
Daha yüksek performans ve makine yükü gerekiyorsa kauçuk titreşim şiltesi tercih edilir. Şiltenin işlevini koruması için kenarda mutlaka yüzer şap kenar bandı kullanılmalıdır; bu ikisi ayrılmaz bir sistem oluşturur.
Teknik özellikler tablosu
| Özellik | Değer |
|---|---|
| Malzeme | Çapraz bağlı polietilen köpük (XPE) veya kauçuk granül |
| Kalınlık | 3 / 5 / 8 / 10 mm |
| Yoğunluk | 30-45 kg/m³ (XPE), 500-650 kg/m³ (kauçuk) |
| Rulo ölçüsü | 1000-1500 mm × 25-50 m |
| Dinamik yaylanma katsayısı (s') | Yaklaşık 20-50 MN/m³ |
| Darbe sesi iyileşmesi (ΔLw) | 19-24 dB (5 mm, 5 cm şap altında) |
| Basınç dayanımı | ≥ 100 kPa |
| Su emme | %1'in altında (kapalı gözenek) |
| Isı iletkenliği (λ) | Yaklaşık 0,038 W/mK |
| Yangın sınıfı | E |
Sayısal karşılaştırma: 12 cm betonarme döşeme + doğrudan şap + seramik kesitinde L'nT,w tipik olarak 74-80 dB ölçülür. Aynı kesitte 5 mm şilte ile yüzer şap yapıldığında değer 54-60 dB'e iner. Yönetmeliğin C sınıfı sınırı olan 60 dB bu şekilde sağlanır. Halı yerine seramik döşenen dairelerde bu fark alt kat komşunun şikâyet edip etmemesini belirler.
Uygulama
Serim sırası
Ham beton süpürülür, çıkıntılar traşlanır. Şilte uç uca serilir, ekler alüminyum veya PE bantla kapatılır. Duvar kenarlarına kenar bandı çekilir. Üzerine 0,2 mm polietilen örtü serilir; bu örtü şap suyunun eklerden inmesini engeller. Şap donatılı ve en az 4-5 cm dökülür.
Zemin ısıtmalı sistemlerde
Şilte, ısı yalıtım levhasının üstüne değil altına serilir. Isı yalıtımı ile akustik yalıtım aynı katmanın işi değildir; sert EPS'nin s' değeri yüksektir ve tek başına darbe sesini çözmez.
Şilteyi serdikten sonra üzerine kalas veya OSB yürüme yolu yapın. Ekipmanla doğrudan şilte üzerinde çalışmak yerel ezilmeler yaratır; ezilen bölgede yalıtım kalıcı olarak düşer ve şap çatlağı riski artar.
Sık yapılan hata
En sık yapılan hata, şiltenin serilip kenar bandının atlanmasıdır. Şap duvara değdiği anda darbe enerjisi duvar üzerinden alt kata iner ve şiltenin sağladığı 20 dB'lik kazanç 5 dB'e düşer. Kenar bandı, şiltenin kendisinden daha kritik bir detaydır.
Şap kalınlığı 4 cm'nin altına indiğinde yüzer şap çatlar ve akustik sistem işlevini yitirir. Kot sıkıntısı varsa şilte kalınlığını düşürmek, şap kalınlığını düşürmekten daha güvenlidir.
İkinci hata, mevcut şapın üzerine ince şilte serip laminat parke döşeyerek yönetmelik değerine ulaşılacağını sanmaktır. Parke altı şilte yürüme sesini yumuşatır, ama yüzer şap sisteminin yerini tutmaz; kazanç tipik olarak 3-8 dB ile sınırlıdır. Hedef değerinizi görmek için ses yalıtımı hesaplama aracını kullanabilirsiniz.
Döşeme kesitiniz için şilte kalınlığı ve şap detayını birlikte planlayalım. Daire ve ev ses yalıtımı hizmetimizde uygulama öncesi ve sonrası ölçüm yapılabilir.
